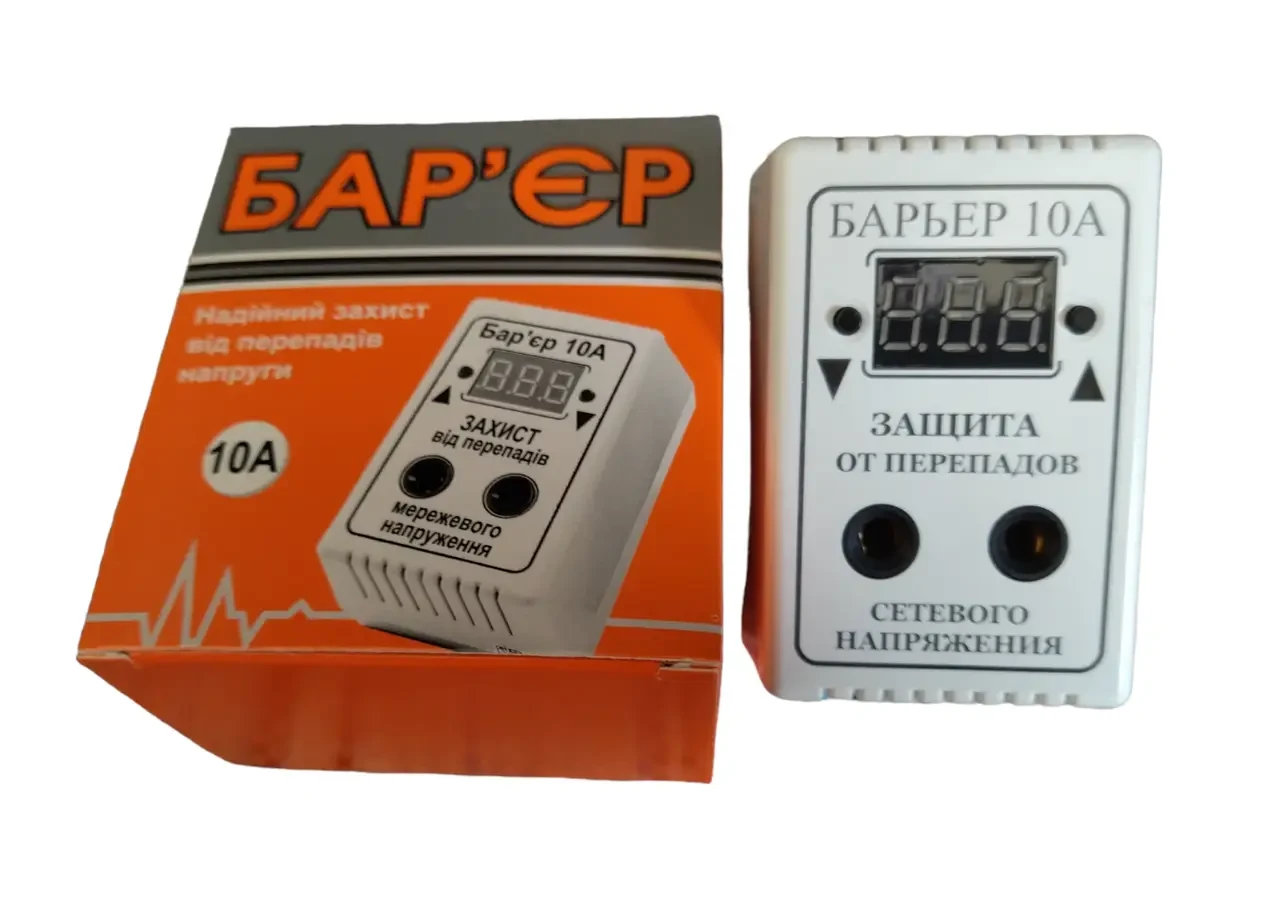

Реле напруги "Бар'єр" 10 А в розетку

БАР'ЄР 10 Ампер у розетку

БАР'ЄР мікропроцесорний із цифровим настроюванням (у подальшому — «Бар'єр») призначений для захисту будь-яких побутових електроприладів (як-от телевізори, комп'ютери, холодильники та ін.) у разі виходу мережевої напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрової на будівництві основних параметрів «Бар'єра».

Технічні характеристики:

• Межі працездатності «Бар'єра» 100 + 450 В* 50 + 60 Гц*
• Верхній поріг вимкнення навантаження 230+280 В (250 В**)
• Нижній поріг вимкнення навантаження 150+210 В (170 В**)
• Максимальний струм навантаження 10 А
• Час затримки подавання напруги 3-900 секунд (10 с**)
• Діапазон робочих температур +5 +55 °C

* Змінна напруга синусоїдальної форми
** Настроювання за замовчуванням

Експлуатація (принцип дії):

Після ввімкнення в є «Бар'єр» перевіряє напругу впродовж встановленого часу на відповідність його заданим межі й тільки після цього під'єднує навантаження. Індикатор напруги та часу здійснюється 3-розрядним індикатором. Під час виходу напруги за встановлені межі «Бар'єр» автоматично вимикає навантаження — водночас контроль мережевої напруги триває, відбиваючись миготінням індикатора. Під час входу напруги в встановлені межі вмикається таймер зворотного відліку часу, після закінчення якого під'єднується навантаження. Упродовж зворотного відліку таймера часу контроль мережевої напруги триває. Навантаження буде під'єднане тільки в тому разі, якщо за встановлений час мережева напруга жодного разу не виходило за встановлені межі.

Встановлення параметрів користувача:
Всі установки здійснюються за допомогою двох клавш — «-» і «+» перехід із режимів встановлення в робочий режим відбувається автомаїчно через 5 с після останнього натискання клавіш.

Робочий режим
Одночасне натискання «-» і «+»
Загоряються й гаснуть верхні
сегменти цифр індикатора.
Відбивається встановлений
верхній поріг напруги.
Клавішами «-» і «у виготовляється
зміна верхньої межі
напруги від 230 до 280 В

Одночасне натискання «-» і «+»
Загоряються і гаснуть нижні
сегменти цифр індикатора
Відбивається встановлений
нижній поріг напруга
Клавішами «-» і виробляється
зміна нижньої межі
напруги від 150 до 210 В

Одночасне натискання «-» і «+»
Загоряються й гаснуть літери «ссс»
на індикаторі показується
встановлений час увімкнення
Клавішами «-» і «+»
здійснюється зміна часу
включення від 3 до 900 сек
Одночасне натискання «-» і «+» повертаємося в робочий режим

Техніка безпеки:
Максимальна сумарна потужність навантаження не має перевищувати 2 кВт. Забороняється використовувати «Бар'єр» зі розкритим корпусом. Не допускайте потрапляння води всередину корпусу. У разі несправності не намагайтеся відремонтувати «Бар'єр» самостійно.

Термін гарантії — 6 місяців із дня продажу. Заміна браку відбувається продавцем за місцем придбання.
